反渗透系统如何调节进水流量？

进水流量是反渗透系统的“第一指挥棒”：流量过小，膜面剪切力不足，污染加剧；流量过大，段通量失衡，首支膜提前报废。如何把流量稳在“设计值±2 %”以内？本文结合2025年最新现场案例，拆解“变频泵—浓水阀—段间增压”三套执行机构的控制逻辑，给出可复制的参数设定表与一键校准步骤，助您10 min完成流量标定，全年压差波动＜0.05 MPa。

一、调节目的：让“膜通量”而不是“泵额定”说了算

1. 保护膜元件：单支8″膜推荐通量 26 L m⁻² h⁻¹，流量超限=提前污染；

2. 稳定回收率：回收率=产水/进水，进水流量不稳，回收率秒飘；

3. 节能：流量每降低10 %，高压泵耗电下降7-9 %。

二、三大调节手段与硬件配置

1. 变频高压泵——最常用、精度±1 %

• 原理：PLC读取流量计4-20 mA信号，PID输出0-50 Hz调节泵转速；

• 设定：目标流量 100 m³/h，KP=0.8、KI=0.1、KD=0.05，响应时间 5 s；

• 案例：山东光伏项目，泵转速由 2900 rpm 降至 2480 rpm，小时节电 12 kWh，年省电费 9.6 万元。

2. 浓水控制阀——快速细调、精度±2 %

• 原理：保持泵频率不变，通过蝶阀开度改变背压，从而微调进水流量；

• 适用：进水温度昼夜波动＞5 ℃，需 30 s 内补偿流量；

• 注意：阀门开度＜20 % 时易出现空化，推荐限位 25-80 %。

3. 段间增压泵——多级系统“再分配”

• 场景：高回收率（≥75 %）或高TDS（≥4000 mg/L）时，一段后压力衰减 0.25-0.35 MPa，二段净驱动力不足；

• 做法：在二段前加 3.5 bar 管道泵，流量传感器闭环，使两段通量差≤5 %。

三、标准化操作四步法（可打印贴机柜）
步骤1：开机前排气

• 开浓水阀 100 %，启增压泵，低流量冲洗 30 s，排尽空气，防止水锤。

步骤2：目标流量输入

• 在HMI设定“设计进水流量Qd”，PLC自动换算成25 ℃修正值Q25。

步骤3：双回路PID自整定

• 外环：流量计→PID→变频频率；

• 内环：压力变送器→PID→浓水阀开度；

• 10 min后系统锁定，流量偏差＜±1 %。

步骤4：月度校准

• 用便携式超声波流量计比对，偏差＞2 %即清洗流量计探头或重新标定4-20 mA曲线。

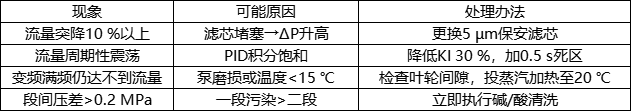

四、常见故障与快速对策

五、典型案例：流量稳了，年省30万元
广东某12英寸半导体厂，2024年因进水温度冬夏差8 ℃，流量日均漂移±6 %，导致段间压差半年内由0.12 MPa升至0.21 MPa。2025年3月升级“变频+浓水阀”双PID控制，并加段间增压泵3.5 bar，流量波动降至±1.2 %，预测膜寿命由1.8年提升到3.2年，年节省换膜及停产损失约30万元。
