海水淡化设备防腐措施有哪些？

海水腐蚀：设备寿命的隐形杀手

海水淡化设备长期暴露于含盐量3.5%、氯离子浓度高达19,000 mg/L的强电解质环境中，腐蚀速率远超常规工业场景。普通碳钢在海水中的均匀腐蚀速率可达0.5 mm/年，点蚀速率更是高达3 mm/年；叠加60℃高温、0.1 MPa负压与湍流冲刷后，设备最快两年即可穿孔停机。腐蚀不仅大幅增加更换成本，更会污染产水、触发RO膜破损，造成"水质-产能-合规"三重风险。因此，构建科学系统的防腐体系是保障海水淡化项目长期稳定运行的核心要务。

腐蚀类型速查：精准识别风险点

海水淡化设备主要面临四大腐蚀威胁：

• 电偶腐蚀：不同金属接触形成电位差，加速活泼金属腐蚀

• 点蚀与缝隙腐蚀：氯离子破坏钝化膜，在焊缝、法兰等局部区域形成深孔

• 冲刷腐蚀：高速海水流动（>3 m/s）造成保护膜机械剥离，腐蚀速率呈指数级增长

• 应力腐蚀开裂：拉应力与腐蚀介质协同作用，导致材料脆性断裂

防腐"三位一体"体系：材质+涂层+电化学保护

1. 材质升级：构建耐腐蚀骨架

材料选择是防腐的第一道防线，需根据工艺段腐蚀强度分级配置：

超级奥氏体不锈钢：254SMO（UNS S31254）含6% Mo，耐点蚀当量（PREN）≥42，可耐80℃海水点蚀，在以色列Ashkelon项目实现15年零渗漏。适用于高温高压段。

双相不锈钢：2507（UNS S32750）屈服强度≥550 MPa，兼具高强度与优异抗应力腐蚀性能，特别适合高湍流能量回收装置。

钛合金：TA2换热管耐蚀性是316L的100倍，沙特MSF项目应用后更换周期从2年延长至15年。钛表面致密的氧化膜即使机械磨损也能自愈再生。

经济型组合方案：316L不锈钢内衬聚脲涂层（500 μm），造价降低40%，使用寿命仍可达15年以上。碳钢壳体喷涂THD防腐涂料配合阴极保护，已在山东黄岛电厂3000 t/d低温多效蒸馏装置中成功应用。

2. 表面涂层：给金属穿上纳米盔甲

防腐涂层通过隔绝腐蚀介质实现被动防护，关键技术参数包括：

环氧树脂涂层：附着力强、耐化学性优异，适用于内部管道及储罐。干膜厚度≥500 μm，盐雾试验3000小时无起泡为合格标准。

聚脲涂层：韧性极佳，适合外部防护及重载部件。新加坡Tuas Nexus项目采用聚脲+外加电流联合防护，运行8年腐蚀速率仅0.008 mm/年。

特氟龙+镜面抛光工艺：表面粗糙度Ra≤0.8 μm，可减少氯离子吸附，阀门在海水中腐蚀速率下降70%。

纳米改性涂层：添加Cr₂O₃纳米颗粒的PFA涂层，使铝片在盐水中耐蚀性显著提升；纳米碳管-PDMS复合膜兼具光热与电热效应，实验室500小时盐雾试验后无点蚀。

3. 电化学保护：主动干预腐蚀进程

电化学保护通过改变金属电位实现主动防护，分为两类：

阴极保护：

• 牺牲阳极法：镁合金阳极电位-1.7 V，可为316L提供0.9 V保护电位，寿命≥8年

• 外加电流法：钛涂层阳极（MMO）输出电流密度1 mA/m²，远程监控电位-0.85 V±20 mV，适合大型水箱

• 协同效应：涂层缺陷处电流集中，可弥补破损，组合应用时整体腐蚀速率可降至<0.01 mm/年

阳极保护：通过施加阳极电流使不锈钢、钛合金等形成钝化膜，适用于特定工况。

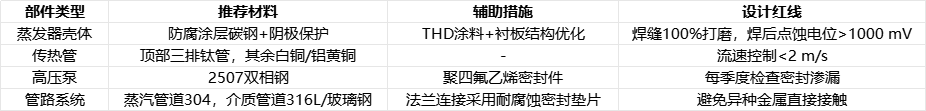

关键部件防腐方案矩阵

典型案例：新加坡Tuas Nexus 30年零腐蚀项目

• 项目规模：2×300,000 m³/d

• 选材策略：高压段2507，低压段254SMO，膜壳FRP+钛合金端板

• 保护体系：外加电流阴极保护+聚脲涂层

• 智能监测：在线电位、Cl⁻探头、无人机热成像

• 运行结果：8年腐蚀速率0.008 mm/年，预计寿命30年，节省更换费用1.2亿美元

2025版设计运维"红线"

1. 材料红线：PREN≥40才允许用于>40℃海水环境

2. 焊接红线：焊缝必须TIG+酸洗钝化，焊后点蚀电位>1000 mV（ASTM G150）

3. 涂层红线：干膜厚度≥500 μm，盐雾试验3000小时无起泡

4. 阳极红线：牺牲阳极重量按1.2倍设计余量，电位监测数据接入DCS，超标2小时内报警

5. 环境红线：设备必须安装在防腐厂房内，露天设备需加装防雨棚并每半年涂刷环氧树脂

总结：三位一体，长效防腐

海水淡化设备防腐的本质是"材质是骨架，涂层是皮肤，电化学是疫苗"的三位一体体系。设计阶段需基于水质、温度、流速等参数科学选材，施工阶段严控焊接与涂装质量，运维阶段建立在线监测与定期维护机制。唯有将被动防护与主动干预相结合，才能让设备在氯离子的"刀口"上安全运行30年，实现全生命周期成本最优。
