反渗透膜污染原因及解决办法——工业RO膜清洗与维护指南

反渗透膜是水处理系统的核心分离组件，其性能直接决定产水水质与运行成本。在实际运行中，膜污染是导致系统效率下降的首要因素。据统计，约70%的反渗透膜性能衰减与膜面污染物沉积有关。本文将系统梳理反渗透膜污染的五大类型、成因机制及对应的解决办法，为工程运维人员提供可落地的技术参考。

一、反渗透膜污染的五大类型与成因

· 无机结垢污染

无机结垢主要源于原水中钙、镁、钡、锶等金属离子在膜面浓缩后超过溶度积而析出，形成碳酸钙、硫酸钙、硅酸盐等垢层。此类污染多发生在系统二段（浓水端），表现为脱盐率下降、段间压差升高。在硬水地区或回收率设置过高（超过75%）时尤为常见。

· 胶体与悬浮物污染

原水中的黏土、硅胶、金属氧化物及预处理未充分去除的胶体颗粒，粒径在1-1000nm之间，易在膜面聚集形成致密污染层。当进水SDI值大于4或浊度超过1NTU时，胶体污染风险显著增加。典型表现为一段压差明显升高、产水量持续下降。

· 有机污染

天然有机物（腐殖酸、富里酸）、工业废水中的油类、表面活性剂及微生物分泌的胞外聚合物（EPS），通过范德华力与静电作用吸附于膜面。有机污染层具有黏性，会显著增加膜阻力。在电子厂超纯水系统和地表水处理中较为突出。

· 生物污染

细菌、藻类、真菌等微生物在膜面附着繁殖，分泌大量EPS形成生物膜。生物膜不仅增加水力阻力，其代谢产物还可能与膜材料发生化学反应。生物污染是最难控制的类型之一，常见于地表水预处理不充分的系统或频繁启停的运行工况。

· 金属氧化物污染

原水铁、锰含量较高或管道老化产生的铁锈沉积，会在膜前端形成红褐色污染层。铁锰污染与胶体污染常伴随发生，导致标准压差升高和透水量下降。

二、膜污染的判断与清洗时机

及时识别清洗时机是保障膜寿命的关键。当系统出现以下任一情况时，应启动清洗程序：

产品水量比正常值下降5%-10%； 为保证产水量，修正温度后的供水压力增加10%-15%； 透过水电导率（含盐量）增加5%-10%； 多段RO系统各段间压降较初始运行明显增加。

日常运维中建议建立标准化数据记录表，对比初始运行参数，避免等到污染严重后再处理——重度污染会阻碍清洗剂渗透，增加清洗难度和时间。

三、反渗透膜清洗解决办法

· 物理清洗方法

低压大流量冲洗：使用0.2-0.4MPa压力、约等于系统产水量的流量冲洗14-16分钟，去除表面松散污染物。 负压清洗：通过真空抽吸在膜侧面形成压力差，辅助去除膜面及内部污染物。 反向冲洗：改变水流方向，从产水侧向进水侧冲洗，适用于可反向清洗的膜组件。

· 化学清洗方法

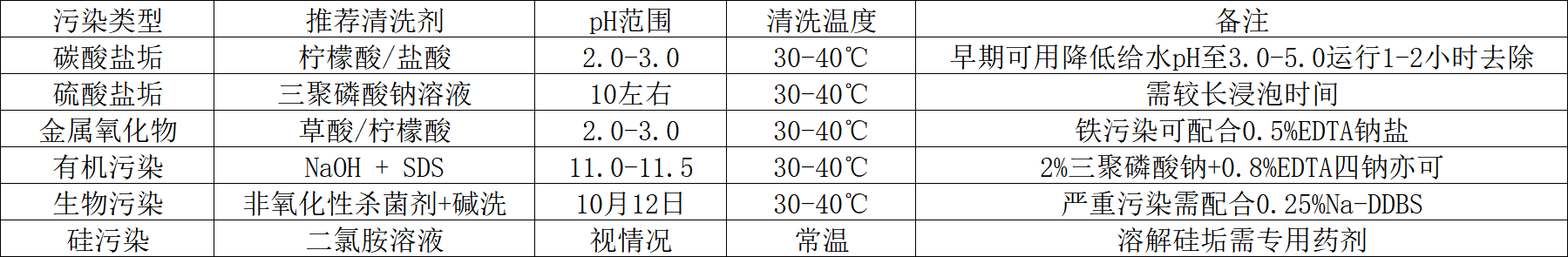

化学清洗需根据污染类型选择对应药剂，常用清洗方案如下：

清洗步骤遵循"配置清洗液→低流量输入→循环1-2小时→浸泡2-4小时→高流量循环→低压冲洗→重启系统"的标准流程。清洗液温度控制在30-40℃可增强效果，但严禁超过膜元件耐温上限。

· 特殊污染处理

对于硫酸盐垢、硅垢等难处理污染，需采用专用清洗剂并延长浸泡时间。硅污染清洗难度较大，通常需要0.4%二氯胺溶液配合长时间循环处理。

四、预防膜污染的系统优化措施

· 强化预处理工艺

完善的预处理是防污染的第一道防线。针对高SDI水源，建议采用"多介质过滤→活性炭吸附→超滤/微滤"三级预处理，确保进水SDI<<3、浊度<<1NTU。对于高硬度水源，需配置软化器或投加阻垢剂，控制回收率在合理范围（通常60%-75%）。

· 运行参数控制

避免系统在高压下带气运行，启停时应先排尽空气再逐步升压。关机前用预处理水低压冲洗14-16分钟，防止浓水侧无机盐沉积。运行压差较初始值增加15%时，应及时冲洗而非等待。

· 定期杀菌与保养

连续运行系统建议每3-6个月进行预防性化学清洗。短期停运（1-3天）前进行低压大流量冲洗；停运一周以上需用0.5%福尔马林溶液循环封存，每10天更换一次保护液。环境温度低于5℃时，需采取防冻措施或保持小流量长流水。

相关阅读：工业反渗透设备预处理工艺设计要点

五、FAQ常见问题解答

问：反渗透膜多久清洗一次比较合适？ 答：正常清洗周期为每3-12个月一次，具体取决于进水水质。建议建立标准化运行数据记录，当产水量下降5%-10%或压差增加10%-15%时即启动清洗，避免等到污染严重后再处理。

问：清洗后脱盐率没有恢复，是否意味着膜已经损坏？ 答：不一定。若清洗后通量恢复但脱盐率偏低，可能是膜面存在轻微氧化损伤或密封件老化。建议检查O型圈和连接件，必要时进行膜元件更换测试。若通量与脱盐率均未恢复，则膜可能已发生不可逆污染或化学损伤。

问：不同品牌的反渗透膜清洗剂可以混用吗？ 答：不建议混用。不同膜元件（如陶氏、海德能、东丽）对pH耐受范围和清洗剂兼容性有差异，混用可能导致膜损伤。应严格按照膜厂商技术手册选择清洗剂，清洗前确认清洗液pH不低于2.0且不高于11.0。

问：生物污染为什么最难清洗？ 答：生物膜由微生物及其分泌的胞外聚合物（EPS）构成，EPS具有黏性保护层，能阻挡清洗剂渗透。常规化学清洗往往只能杀灭表层微生物，深层生物膜需配合高pH碱洗和专用杀菌剂，必要时延长浸泡时间至4-8小时。

问：如何判断是哪种污染类型？ 答：可通过污染位置、运行参数变化和化学分析综合判断。一段压差升高多为胶体/悬浮物污染；二段压差升高多为无机结垢；产水量下降伴随压差升高可能是有机/生物污染。必要时可取污染膜样进行SEM扫描或EDS元素分析。

六、总结

反渗透膜污染是影响系统经济运行的核心问题，涵盖无机结垢、胶体污染、有机污染、生物污染和金属氧化物污染五大类型。通过完善预处理、建立标准化监测体系、把握清洗时机并采用针对性化学清洗方案，可有效恢复膜性能并延长使用寿命。运维人员应重视日常数据记录，将被动维修转为主动预防，确保反渗透系统长期稳定运行。
