反渗透膜脱盐率下降原因

反渗透膜脱盐率下降是工业纯水系统最高频的故障之一。脱盐率每下降1%，产水水质可能从合格直接跌至不达标，直接影响终端用水安全与生产稳定。我们在实际项目中发现，超过70%的脱盐率下降并非膜本身质量问题，而是水质、参数或安装细节失控所致。本文从5大核心维度拆解反渗透膜脱盐率下降原因，并给出可落地的排查与解决方案。

膜污染为何是脱盐率下降的首要诱因

膜表面附着污染物会堵塞膜孔、破坏分离功能，是脱盐率缓慢下降的第一大原因。 无机结垢（碳酸钙、硫酸钙）和有机/微生物黏泥是两类主要污染源，前者常见于高硬度水，后者多发于地表水和中水回用场景。当SDI＞5或进水浊度超标时，脱盐率会在2-4周内下降3%-8%，且伴随压差持续升高。

无机结垢与有机污染有何区别

碳酸钙、硫酸钙结晶会划伤膜面，表现为脱盐率缓降+压差升高+产水量降低三重症状。有机/微生物污染则形成黏泥层，初期脱盐率下降不明显，但清洗不及时会快速恶化。我们核心配件全系采用陶氏/海德能进口反渗透膜，抗污染性能更强，可有效延缓结垢周期。

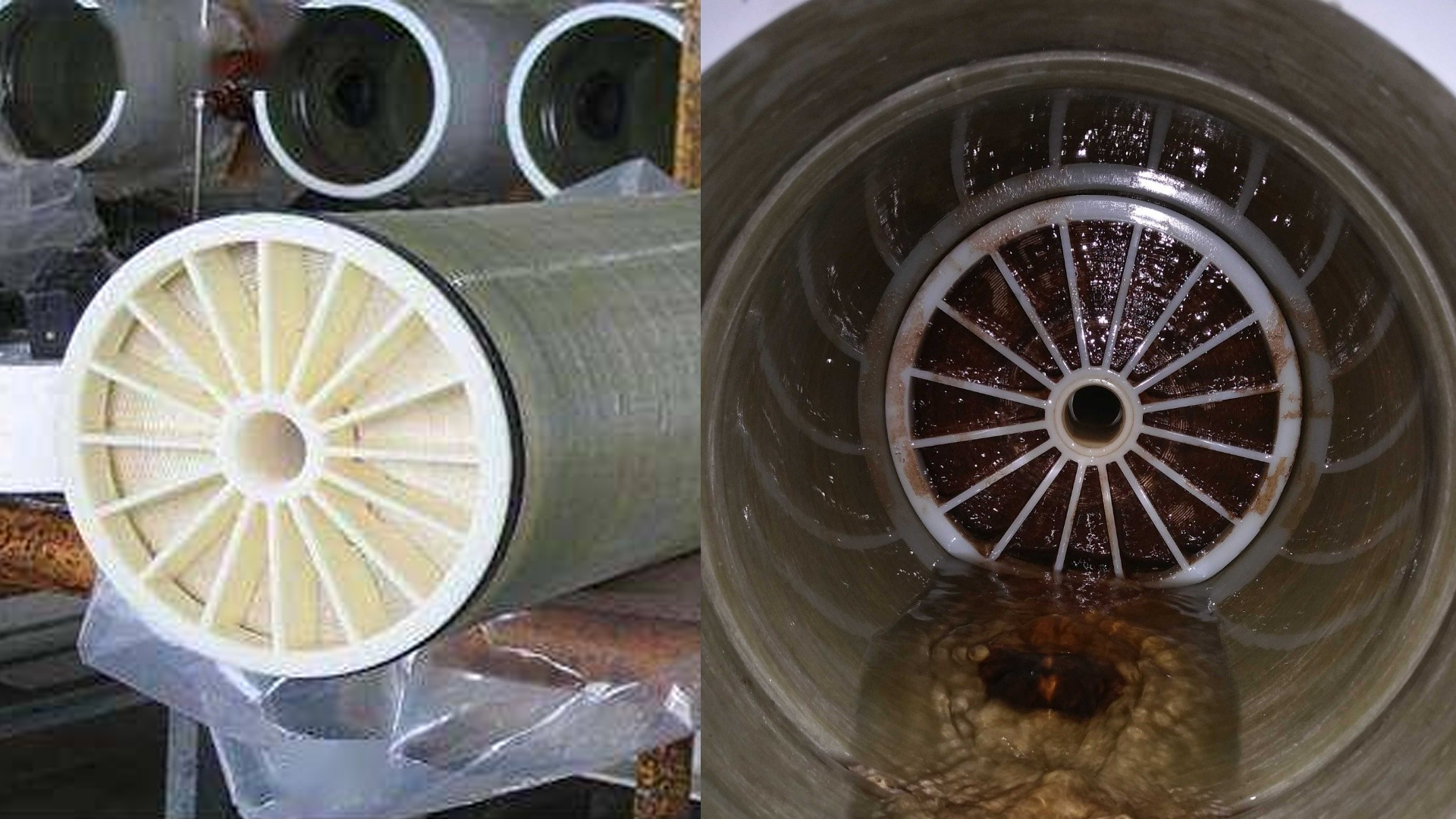

[此处插入膜污染前后对比实拍图]

💡 独家洞察①：很多工程师只关注脱盐率数值，却忽略了压差数据。压差升高往往比脱盐率下降早出现2-4周，是预判膜污染的最佳前兆指标。建议每日记录单支膜壳压差，偏差超过15%即启动排查。

如果您的系统正面临脱盐率下降问题，建议先做一次全面水质检测，联系我们获取免费技术方案，18年经验工程师可快速定位问题根源。

进水水质超标如何直接冲击脱盐性能

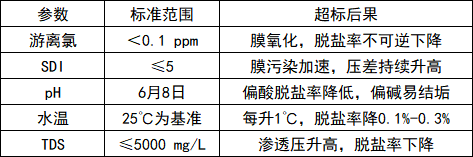

进水余氯≥0.1ppm会氧化膜表面聚酰胺功能层，造成不可逆损伤，脱盐率骤降且无法恢复。 这是反渗透膜脱盐率下降原因中最致命、也最容易被忽视的一条。此外，进水pH＜2或＞11会破坏膜结构；水温每升高1℃，脱盐率约下降0.1%-0.3%，夏季高温期脱盐率波动尤为明显。

运行参数设置不当怎样加速脱盐率衰减

回收率过高、运行压力偏离设计值，是反渗透膜脱盐率下降原因中的隐性杀手。 当回收率超过85%时，浓水侧盐浓度急剧浓缩，盐离子反向渗透加剧，脱盐率明显降低。运行压力低于10.3bar（标准15.5bar）时，渗透动力不足，盐分易穿透膜层；压力过高则加速膜老化。

参数优化需要遵循哪些原则

• 回收率：单支元件不高于18%，一级系统控制在50%-75%

• 运行压力：保持在设计值±10%范围内

• 浓水流量：确保污染物及时排出，避免膜面堆积

💡 独家洞察②：2025年行业数据显示，盲目追求高回收率（＞80%）已成为工业反渗透系统脱盐率下降的第三大原因，仅次于膜污染和余氯超标。合理回收率比高压运行更能保障脱盐率稳定。

O型圈泄漏与安装问题为何导致突然漏盐

O型圈老化、膜元件装反或膜壳内有异物，会导致浓水侧与产水侧串流，未过滤原水直接混入产水，脱盐率骤降。 这类问题排查难度高，典型表现为单支膜壳产水电导率异常偏高，而其他膜壳正常。

快速排查漏盐问题的三步法

1. 逐支检测膜壳产水电导率，定位异常膜壳

2. 检查O型圈是否老化、错位、未润滑

3. 确认膜元件安装方向和密封件完整性

我们拥有12000㎡现代化生产基地，所有设备自主生产拒绝贴牌代工，安装环节严格执行标准化流程，全国24小时应急响应，从根本上杜绝安装导致的漏盐问题。

膜自然老化与机械损伤为何不可逆转

反渗透膜有使用寿命，自然老化导致脱盐率每年衰减0.1%-0.2%，属正常现象。 但高压泵启停冲击、清洗时药剂浓度过高、异物划伤膜片等机械损伤，会造成脱盐率急剧下降且无法修复。我们在实际项目中发现，因启停水锤造成的膜损伤占机械损伤案例的60%以上，加装软启动器可降低80%的冲击风险。

延长膜寿命的核心操作要点

• 高压泵必须配备软启动和变频控制

• 化学清洗药剂浓度严格按膜厂家标准执行

• 停机前低压冲洗3-5分钟，避免浓缩水结晶

常见问题解答（FAQ）

Q1：脱盐率下降但产水量正常，是什么原因？
多数是O型圈泄漏或膜氧化，建议逐支检测产水电导率排查。

Q2：化学清洗后脱盐率仍持续下降怎么办？
极可能是余氯超标导致膜氧化，需用Fujiwara试验验证膜片是否被氧化。

Q3：夏季脱盐率波动大如何解决？
加装自动温度补偿装置，或适当降低回收率、增加浓水流量。

Q4：脱盐率多少算正常？
工业反渗透膜脱盐率通常≥97%-99%，低于95%需立即排查。

Q5：膜元件多久需要更换？
一般3-5年，具体视水质和运维情况，核心部件质保3年，终身技术支持。
