混床树脂失效的判断依据有哪些？

一、为什么“树脂失效”常被误判？

混床树脂（阳树脂＋阴树脂）一旦失效，产水电阻率可由≥18 MΩ·cm瞬间跌至＜1 MΩ·cm。但在实际运维中，现场人员往往把“压差升高”“硅泄漏”或“CO₂突增”误当成树脂失效，结果盲目再生、延误生产。本文用7个可验证的判断依据，帮你在10分钟内下结论，减少90 %的无效再生。

二、判断依据1：产水电阻率曲线突降

- 正常：18.2 MΩ·cm（25 ℃）稳定；

- 失效临界点：电阻率<5 MΩ·cm且5分钟内无法回升；

- 数据陷阱：温度未补偿或电极污染会造成假低值，务必确认温补已开并做离线比对。

三、判断依据2：硅酸根（SiO₂）泄漏量

- 实验室一级水要求SiO₂<10 ppb；

- 当出水中SiO₂>20 ppb且持续上升，表明阴树脂先行失效；

- 建议采用在线硅表连续监测，避免人工取样滞后。

四、判断依据3：pH & 钠离子双指标联动

- 阳树脂失效：Na⁺穿透，pH向酸性漂移（<6.5），同时Na⁺>5 ppb；

- 阴树脂失效：OH⁻不足，pH向碱性漂移（>8.5），同时SiO₂泄漏；

- 现场快检：用钠离子选择电极+便携pH计，3分钟出结果。

五、判断依据4：压差与流量异常

- 正常压差：0.05–0.15 MPa；

- 树脂破碎或被悬浮物污染时，压差>0.25 MPa，流量下降>20 %；

- 注意：压差高≠树脂失效，需排除滤芯堵塞、阀门故障后再下结论。

六、判断依据5：颜色与分层观察

- 阳树脂失效：由深棕→淡黄；阴树脂失效：由深褐→乳白；

- 取树脂样放入透明试管，注入5 % HCl，阳树脂2分钟内变深绿色（Fe³⁺显色），阴树脂无变化，可快速判定谁先行失效；

- 拍照存档，作为下次再生效果的对比依据。

七、判断依据6：再生剂消耗量与再生曲线

- 记录每次酸碱用量，若HCl/NaOH消耗量同比增加>30 %而产水质量仍不达标，树脂已不可逆污染；

- 绘制再生曲线（电导率 vs 时间），曲线平台期>10 min即视为再生不彻底，树脂功能基团已损失。

八、判断依据7：TOC & 微生物突增

- 树脂被有机物或生物膜包裹后，TOC>100 ppb且菌落>100 CFU/mL；

- 此时常规酸碱再生无效，需用1 % NaOH + 200 ppm NaClO进行“复苏清洗”，若复苏后TOC仍>50 ppb，建议整包更换。

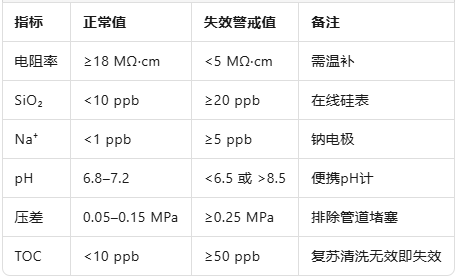

九、现场快速诊断表

十、结论与行动清单

1. 每班抄表：电阻率、SiO₂、Na⁺、pH、压差；

2. 每周拍照：树脂颜色、分层高度；

3. 每月核对：再生剂消耗量与再生曲线；

4. 每季度复苏：TOC>30 ppb即启动NaOH+NaClO清洗；

5. 数据云端：用SCADA或微信小程序记录，自动生成失效预警。
