超纯水设备在电子行业应用优势？

摘要：
在晶圆、面板、电池片等微纳制造环节，水质决定良率。超纯水设备以"RO+EDI+抛光混床"为核心，产出电阻率≥18.2 MΩ·cm、TOC＜1 ppb的超纯水，已成为电子厂提升良率、降低运营成本、满足环评的"隐形引擎"。本文系统梳理其在电子行业的五大优势，方便采购、工艺与环评部门快速了解。

一、满足电子级极致水质标准

芯片、先进封装对杂质"零容忍"：金属离子≤1 ppt、颗粒＜0.1 pcs/mL。超纯水设备采用"双级RO→EDI→185 nm UV→0.05 µm抛光过滤"组合，稳定产出电阻率18.2 MΩ·cm、TOC＜1 ppb、颗粒＜100 pcs/L的超纯水，完全符合SEMI F63、GB/T 11446 EW-Ⅰ标准。水质稳定，避免了微量污染导致的栅氧击穿或薄膜针孔。

二、显著提高产品良率

1. 清洗与蚀刻更彻底：超纯水表面张力低、无离子残留，可100%去除光刻胶、颗粒与金属杂质，晶圆缺陷密度下降30%以上。

2. 工艺窗口更宽：稳定的水质使薄膜沉积速率波动＜±1%，膜厚均匀性提升，直接拉高芯片CP良率2-4个百分点。

三、自动化运行，降低人力与能耗

PLC+在线电阻/TOC/颗粒监控，实现"一键启停、无人值守"；系统可根据产线节拍自动调节回收率（最高达85%），比传统离子交换节水40%、节电15%。取消酸碱再生，每年节省化学品费用约30万元/套（以10 m³/h系统测算），并免除危废处置风险。

四、低维护、长寿命，综合运营成本低

EDI模块无需酸碱再生，RO膜与EDI堆寿命提升至3-5年；抛光混床更换周期由3个月延长至6-8个月。设备内部采用PVDF/316LEP管路，耐腐蚀、不析出，减少Particle污染，维护频次降低50%，年度维保费用下降约25%。

五、模块化与绿色制造，快速扩产、轻松过环评

模块化设计让产水规模可"积木式"扩容：初期5 m³/h，后期仅需并联膜堆即可扩至20 m³/h，无需大规模停机改造。无酸碱排放，浓水可回收至厂务中水系统，实现"近零排放"，轻松应对国家排污许可与碳足迹核查。

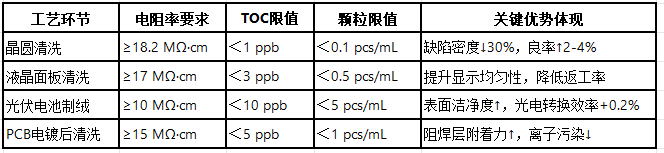

典型应用场景与水质指标速查

结语

超纯水设备以"极致纯度+智能低碳"双重优势，成为晶圆厂、面板厂、光伏与PCB企业提升良率、降低综合成本的"标配"。随着制程节点进入3 nm及以下，对水质要求只增不减，提前布局高品质超纯水系统，就是锁定未来良率与产能的制高点。
