海水淡化设备抗腐蚀措施有哪些？ ——从材质、涂层到电化学保护：构建“三位一体”防腐体系，让设备寿命延长3-5倍

一、海水淡化腐蚀挑战：比你想的更残酷
海水含盐3.5 %，Cl⁻浓度19 000 mg/L，电导率50 mS/cm，是天然强电解质。传统碳钢在海水中的均匀腐蚀速率可达0.5 mm/年，点蚀速率更是高达3 mm/年；若再叠加60 ℃高温、0.1 MPa负压与湍流冲刷，设备两年即可穿孔停机。腐蚀不仅增加更换成本，更会污染产水、触发RO膜破损，造成“水质-产能-合规”三重风险。

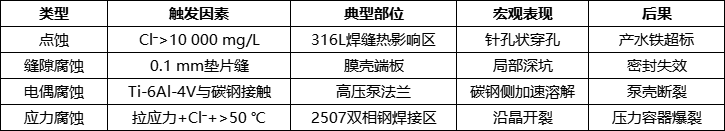

二、腐蚀类型速查表

三、抗腐蚀“三位一体”体系

1. 材质升级：把“廉价碳钢”换成“海洋级合金”

• 超级奥氏体：254SMO（UNS S31254）含6 %Mo，PREN≥42，耐80 ℃海水点蚀，用于以色列Ashkelon项目15年零渗漏；

• 双相钢：2507（UNS S32750）屈服强度≥550 MPa，抗应力腐蚀，适合高湍流能量回收装置；

• 钛合金：TA2换热管耐蚀性为316L的100倍，沙特MSF项目更换周期从2年延至15年；

• 经济型组合：316L+内衬聚脲（500 μm），造价降40 %，寿命仍可达15年。

2. 表面涂层：给金属穿“纳米盔甲”

• 特氟龙+镜面抛光：Ra≤0.8 μm，减少Cl⁻吸附，阀门在海水中的腐蚀速率下降70 %；

• 离子液体缓蚀剂：烷基化氟康唑鎓四氟硼酸盐在5 M H₂SO₄、150 ppm、40–70 ℃下对Cu90Ni10抑制效率94.8 %，可用于MSF酸洗段；

• 纳米碳管-PDMS复合膜：兼具光热与电热效应，耐氯离子渗透，试验室500 h盐雾后无点蚀。

3. 电化学保护：让“牺牲”代替“被牺牲”

• 牺牲阳极：镁合金阳极电位-1.7 V，可为316L提供0.9 V保护电位，寿命≥8年；

• 外加电流：钛涂层阳极（MMO）输出电流密度1 mA/m²，远程监控电位-0.85 V±20 mV，适合大型水箱；

• 阴极保护+涂层联合：涂层缺陷处电流集中，可弥补破损，整体腐蚀速率<0.01 mm/年。

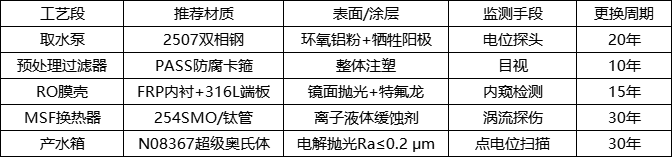

四、工艺段选材-涂层-监测矩阵

五、案例：新加坡 Tuas Nexus 30 年“零腐蚀”项目

• 规模：2×300 000 m³/d

• 选材：高压段 2507，低压段 254SMO，膜壳 FRP+钛合金端板

• 保护：外加电流阴极保护+聚脲涂层

• 监测：在线电位、Cl⁻探头、UAV 热成像

• 结果：运行 8 年，腐蚀速率 0.008 mm/年，预计寿命 30 年，节省更换费 1.2 亿美元。

六、2025 版设计“红线”

1. PREN≥40 才允许用于>40 ℃海水；

2. 焊缝必须 TIG+酸洗钝化，焊后点蚀电位 >1000 mV（ASTM G150）；

3. 涂层干膜厚度≥500 μm，盐雾试验 3000 h 无起泡；

4. 牺牲阳极重量按 1.2 倍设计余量，电位监测数据接入 DCS，超标 2 h 内报警。

七、结论：一句话记住防腐
“材质是骨架，涂层是皮肤，电化学是疫苗”，三位一体才能让海水淡化设备在氯离子“刀口”上安全运行 30 年。
