反渗透系统压力表读数深度解析：从异常波动到故障预警的实战指南

某化工企业反渗透系统因进水压力骤降未及时处理，导致膜元件不可逆污染，单次维修损失超80万元——这一案例揭示了压力表读数分析对反渗透系统安全运行的核心价值。本文将从压力表类型识别、参数关联分析、故障预警模型三个维度，系统拆解压力表读数的解读逻辑，并提供可落地的故障诊断方案。

一、反渗透系统压力表类型与监测点位

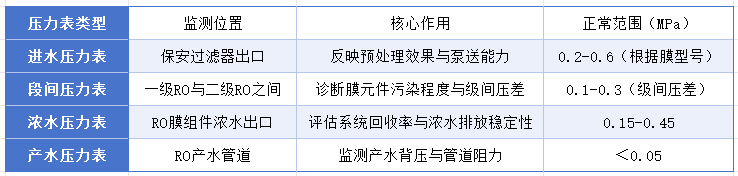

1. 关键压力表类型及作用

2. 典型系统压力分布案例

以某电子厂双级反渗透系统为例：

• 设计参数：进水压力0.5MPa，一级浓水压力0.35MPa，二级产水压力0.02MPa

• 故障前兆：运行3年后，进水压力升至0.65MPa，一级浓水压力降至0.28MPa

• 诊断结果：一级膜元件结垢导致压差升高，二级膜元件密封圈泄漏引发浓水短路

二、压力表读数关联分析：4组核心参数诊断模型

1. 进水压力与产水量关联模型

公式：产水量衰减率=（初始产水量-当前产水量）/初始产水量×100%
判断逻辑：

• 进水压力升高但产水量下降：膜元件表面结垢或微生物污染

• 进水压力正常但产水量骤降：泵叶轮磨损或预处理滤芯堵塞

• 案例：某药企RO系统进水压力从0.4MPa升至0.55MPa，产水量下降20%，经膜片检测发现碳酸钙垢层厚度达0.3mm

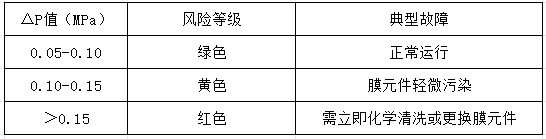

2. 级间压差（ΔP）预警阈值

计算方式：ΔP=后段压力-前段压力
风险分级：

3. 浓水压力与回收率联动分析

公式：回收率=（产水量/进水量）×100%
异常场景：

• 浓水压力过高：回收率设置过低或浓水阀卡滞

• 浓水压力过低：膜元件破损导致浓水短路

• 案例：某食品厂RO系统浓水压力从0.3MPa降至0.18MPa，检查发现3支膜元件中心管破裂

4. 产水压力与背压风险

安全阈值：产水管道压力应＜0.05MPa
超压后果：

• 膜元件机械损伤（产水侧膨胀）

• 密封圈泄漏率增加300%

• 解决方案：增设背压阀或调整产水管道坡度

三、压力表异常读数故障诊断流程

1. 渐进式压力升高诊断

现象：进水压力每周上升0.02MPa，产水量同步下降
排查步骤：

1. 检测进水SDI值（＞5时启动预处理优化）

2. 检查阻垢剂投加量（不足时补充至设计值）

3. 执行膜元件完整性测试（电导率法）

4. 案例结果：某电厂RO系统因阻垢剂泵故障导致进水压力3个月内升至0.8MPa，更换泵体后压力恢复至0.5MPa

2. 突发式压力波动诊断

现象：压力表指针剧烈摆动（幅度＞0.1MPa）
可能原因：

• 预处理系统反冲洗导致进水瞬时流量突变

• 高压泵变频器故障引发输出不稳定

• 膜元件内部断丝导致水流短路

• 解决方案：安装压力缓冲罐或升级PLC控制系统

3. 多参数联动故障诊断

典型场景：

• 现象：进水压力升高+浓水压力降低+产水电导率上升

• 诊断逻辑：

1. 膜元件结垢导致进水侧阻力增加（压力升高）

2. 结垢层穿透膜片引发浓水短路（浓水压力降低）

3. 盐分泄漏导致产水水质恶化（电导率上升）

• 处理方案：立即停机进行化学清洗（柠檬酸+EDTA复合药剂）

四、压力表维护与数据管理最佳实践

1. 日常维护要点

• 校验周期：每6个月用标准压力源校验一次，误差＞±1.5%时更换

• 防冻处理：冬季环境温度＜5℃时，采用保温套或伴热带

• 防震安装：压力表与管道连接处加装橡胶减震垫

2. 数字化压力监控系统

• 物联网改造：安装压力传感器+4G模块，实现实时数据上传

• AI预警模型：通过机器学习分析历史压力数据，提前72小时预测故障

• 案例：某半导体企业部署智能监控系统后，膜元件意外更换次数减少40%

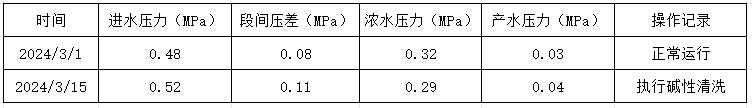

3. 压力数据记录模板
